Ouverture

  Première page Page suivante Vous avez besoin de JavaScript pour l'impression!

Nous ajoutons maintenant une ouverture rectangulaire comme dernier élément. Il est ici important d'ajuster le point d'origine sur la base.

Redéfinir le point d'origine

Comme l'ouverture doit être placée au centre de la zone supérieure, nous vous recommandons de définir le point d'origine de la base au milieu de la limite supérieure. Pour cela, cliquez sur l'icône "Définir le point d'origine" :

La barre d'icônes apparaît pour sélectionner une des différentes méthodes pour définir le point d'origine sur la base : Cliquez sur l'icône "Saisie des coordonnées par le point de référence" :

Déplacez le pointeur de la souris sur la limite supérieure afin que le programme le fixe sur le point de la grille correspondant (cliquez avec le bouton gauche de la souris lorsque l'angle souhaité est fixé).

Sélectionner l'élément "Ouverture rectangulaire"

Pour créer une ouverture rectangulaire, utilisez l'icône "Ouverture rectangulaire" ou cliquez sur Insertion > Insérer une ouverture rectangulaire.

La barre d'icônes apparaît pour sélectionner une des méthodes de positionnement du point de référence de l'ouverture rectangulaire (= centre de l'ouverture). Cliquez sur l'icône "Saisie manuelle des coordonnées".

Placer l'ouverture

Le dialogue "Définir le point de référence" apparaît :

Utilisez ce dialogue pour définir les coordonnées absolues X et Y avec les valeurs suivantes :

Coordonnée absolue X : 0 mm
Coordonnée absolue Y : -15 mm

Cliquez ensuite sur "OK".

Configurer les propriétés de l'ouverture

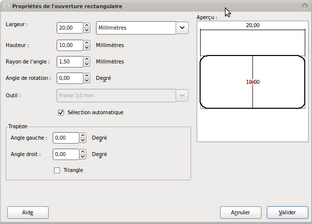

Le dialogue "Propriétés de l'ouverture rectangulaire" apparaît :

Entrez dans ce dialogue les valeurs suivantes :

Largeur : 20 mm
Hauteur : 10 mm
Rayon de l'angle : 0 mm

Cliquez ensuite sur "OK".

Astuce pour travailler avec les rayons d'angle d'une ouverture Pour configurer une ouverture afin d'accueillir un composant rectangulaire avec des angles droits (rayon extérieur = 0), vous devez configurer les rayons intérieurs de l'ouverture sur 0 mm. Les angles sont alors évidés avec l'outil au diamètre le plus petit. Des perçages sont placés au début sur les angles en question. Dans le cas contraire, la valeur du rayon d'angle reste la même que celle du rayon de l'outil avec lequel l'ouverture est usinée.
