Déplacer

Le mouvement d'un objet comprend à la fois la translation de son point de référence et son pivotement en 3D. Pour rendre le déplacement plus simple, plusieurs formes de mouvements ont été créés.

... la case doit être activée dans tous les dialogues décrits ici !

Vous accédez à la commande de mouvement soit par le menu contextuel, soit par le menu Sélection, soit par un raccourci clavier. Les descriptions de ce chapitre se basent sur l'entrée correspondante dans le menu Sélection ou dans le menu contextuel.

Le déplacement d'un objet implique la translation de son point de référence sans aucune rotation.

Après avoir sélectionné l'objet (ou les objets), la commande Sélection > Déplacer…ouvre le dialogue pour le déplacement. Utilisez ce dialogue pour entrer les coordonnées cartésiennes du point de référence (d'un point de référence commun)

•	à l'aide des coordonnées (X, Y) absolues par rapport au point d'origine ou

•	à l'aide des coordonnées (DX, DY) relatives par rapport au point de référence actuel

. Vous pouvez dans les deux cas, entrez les coordonnées polaires (longueur, angle) au lieu de coordonnées cartésiennes.

À l'aide des touches du curseur, déplacez les objets sélectionnés horizontalement et verticalement de deux intervalles sur la grille :

•	1 fois l'équidistance X ou Y définie pour la grille : Curseur

•	5 fois l'équidistance X ou Y définie pour la grille : Ctrl + Curseur

La rotation d'un objet implique toujours la rotation de son point de référence dans le plan de la base, sans aucune translation de ce dernier. Le dialogue pour la rotation vous permet eu outre de déplacer les points de référence ou le centre de rotation.

Après avoir sélectionné l'objet (ou les objets), la commande Sélection > Pivoter…ouvre le dialogue pour le déplacement. Utilisez ce dialogue pour entrer l'angle de rotation en degrés. Si vous éditez en outre les coordonnées cartésiennes ou polaires, le déplacement du point de référence de l'objet chevauche la rotation de l'objet.

La symétrie d'un objet (ou de plusieurs objets) est exécutée comme symétrie axiale par le »Designer de Faces Avant« . Après avoir sélectionné l'objet (ou les objets), la commandeSélection > Symétrie...ouvre le dialogue pour la symétrie. Utilisez ce dialogue pour sélectionner l'axe vertical ou horizontal de symétrie. Puis déterminez ensuite la position de l'axe de symétrie par rapport

•	aux arrêtes ou au centre de la sélection

•	une distance définie ("Position de l'axe de symétrie") par rapport au centre

•	au centre de la base

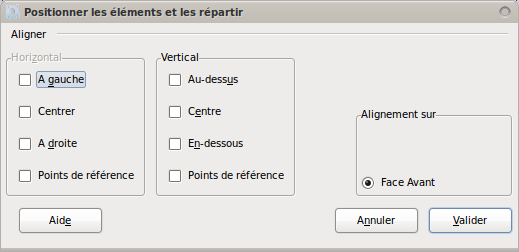

L'alignement d'un objet séparé est une exception. Utilisez alors la commandeSélection > Aligner/répartir… ou Maj. + a pour le déplacement horizontal et/ou vertical par rapport à une ou deux arrête(s) ou à une ou deux médianes de la base. (les options "Premier.." ou "Dernier objet sélectionné" sont sans importance.)

Vous pouvez aligner l'objet sur la base à la fois par son contour (gauche/centrer/droit ainsi que haut/centre/bas) et par son point de référence.

Si vous voulez aligner plusieurs objets par rapport à un objet déjà placé, sélectionnez-les de manière à sélectionner en premier ou en dernier l'objet de référence. Vous pouvez ensuite aligner soit les contours soit les points de référence des objets sur ceux de l'objet de référence à l'aide de la commandeSélection > Aligner/répartir… ou Maj. + a .

L'exemple ci-dessous illustre comment les contours extérieurs des petits perçages sont alignés horizontalement et à droite sur le grand perçage (au centre de la base) :

Vous pouvez également aligner les contours des objets et leurs points de référence sur les quatre arrêtes ou sur les deux médianes de la base.

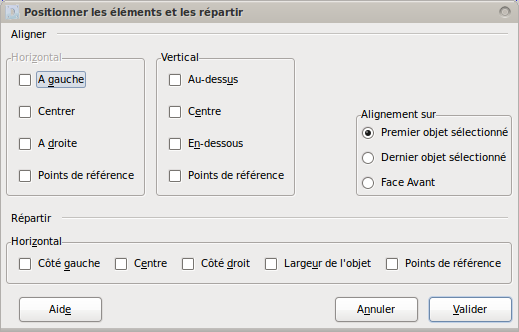

Remarque : La partie inférieure du dialogue qui permet de répartir les objets, a été ici coupée.

La répartition de plusieurs objets signifie toujours leur déplacement horizontalement ou verticalement afin d'obtenir des distances égales entre les coordonnées X et Y des points de référence des objets ou bien entre leurs contours (largeur de l'objet). On différencie ici trois cas :

•	Taille de la sélection : Les objets sont répartis demanière à ce que les contours des objets les plus excentrés effleurent la zone de sélection.

•	Face avant complète : Les objets sont répartis demanière à ce que leurs contours effleurent les côtés de la base.

•	Face avant complète avec côté : Les objets sont répartis de manière àce que les contours des objets les plus excentrés soient placés par rapport aux côtés de la base à une distance qui corresponde à la moitié de celle sur laquelle les objets sont répartis.

Vous pouvez répartir les objets sélectionnés horizontalement et verticalement. Pour la répartitionhorizontale des objets sélectionnés, utilisez les options suivantes :

Orientation	Description
Sur le côté gauche	Les côtés gauches des contours sont placés à distances égales.
Centre	Les centres des contours sont placés à distances égales.
Sur le côté droit	Les côtés droits des contours sont placés à distances égales.
Largeur de l'objet	Distances horizontales égales entre les contours
Points de référence	Les points de référence sont placés à distances égales.

Pour la répartition verticale des objets sélectionnés, utilisez les options suivantes :

Orientation	Description
Bord supérieur	Les côtés supérieurs des contours sont placés à distances égales.
Centre	Les centres des contours sont placés à distances égales.
Bord inférieur	Les côtés inférieurs des contours sont placés à distances égales.
Hauteur de l'objet	Distances verticales égales entre les contours
Points de référence	Les points de référence sont placés à distances égales.

Différence entre le centre des contours et le point de référence Pour toutes les éléments et en particulier pour les gravures de textes et les groupes ou macros, le centre du contour ne correspond pas avec le point de référence. Ainsi d'autres options sont disponibles pour la répartition.

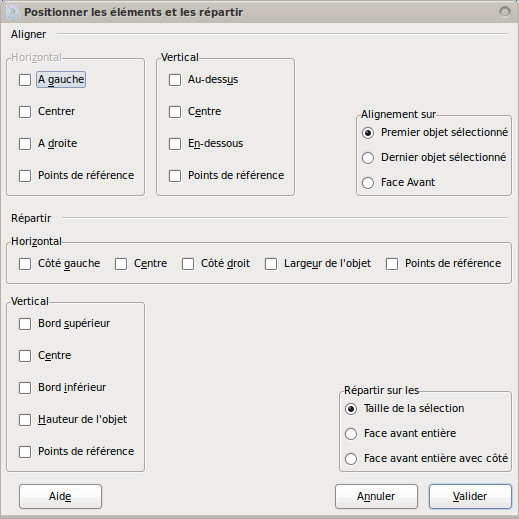

Remarque : La partie supérieure du dialogue qui permet d'aligner les objets, a été ici coupée.

Utilisez la commande Sélection > Aligner/répartir… en particulier pour aligner les objets de votre choix horizontalement ou verticalement ou les placer à distances égales verticalement ou horizontalement.

Après avoir sélectionné un ou plusieurs objets, utilisez la commande Sélection > Ajuster à la grille pour déplacer les objets sélectionnés sur les points de la grille les plus proches.
