Systèmes de boîtier

  Première page Page suivante Vous avez besoin de JavaScript pour l'impression!

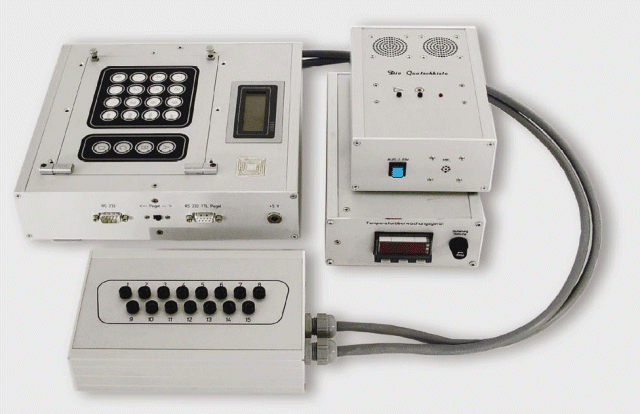

Front Panel Express LLC propose les systèmes "Profilé latéral" et "Profilé de boîtier", afin de compléter le nombre correspondant de faces avant qui ont été conçues avec le »Designer de Faces Avant« par des boîtiers individuels. Vous réalisez ainsi des boîtiers avec les dimensions de votre choix et avec des faces ajustées tout autour.

Aperçu

Le tableau suivant vous indique combien de faces vous avez besoin pour chaque type de profilé ainsi que les kits de montage associés.



Face

(avant)

Face

(arrière)

Couvercle

(en haut)

Couvercle

(en bas)

Couvercle

(droite)

Couvercle

(gauche)

"Profilé latéral"

x

x

x

x



"Profilé de boîtier"

x

x

x

x

x

x

"Profilé latéral"
"Profilé de boîtier"

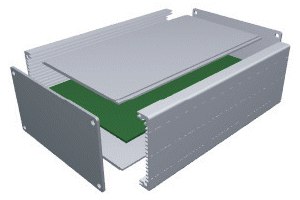

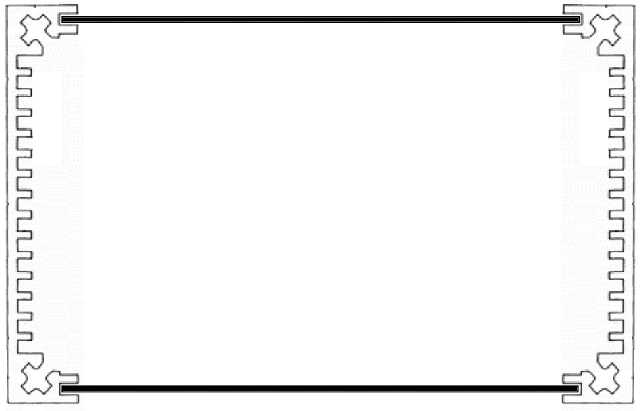

Boîtier basé sur deux profilés latéraux

Le boîtier est monté à partir de 2 profilés latéraux à hauteurs fixes de 42 et 56 mm associés à 4 faces (2 latérales et 2 couvercles), et d'un kit de montage.

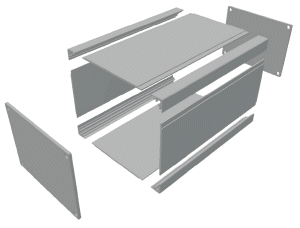

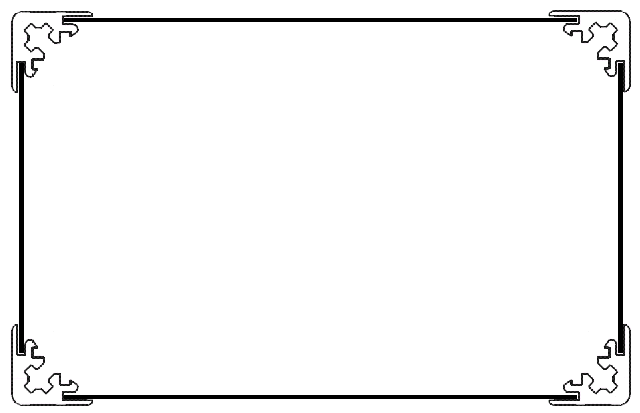

Boîtier basé sur quatre profilés latéraux

Le boîtier est monté à partir de 4 profilés de boîtier identiques associés à 6 faces (2 latérales et 4 couvercles) et un ou deux kit(s) de montage.

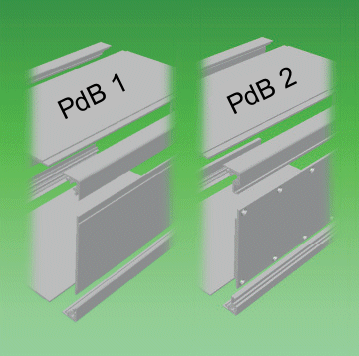

Les profilés de boîtier 1 et 2 divergent dans la fixation des couvercles. Tandis que tous les couvercles du profilé de boîtier 1 sont amenés dans des rainures, les 4 couvercles du profilé de boîtier 2 sont vissés après avoir été amenés dans les rainures correspondantes.

Vous trouverez dans les pages d'aide de la recherche d'articles comment commander les composants correspondant à chaque boîtier pendant la commande enligne.

Modèles de boîtier

Chargez un des fichiers ZIP pour concevoir aisément le boîtier dont vous avez besoin.

Button

Ouvrez les fichiers modèles (*.fpd) prêts au montage depuis le »Designer de Faces Avant«, afin de les configurer aux dimensions souhaitées. Placez les éléments dont vous avez besoin sur les faces latérales et sur les couvercles. Enregistrez tous les fichiers (si vous l'enregistrez sous un autre nom, pensez à modifier le fichier du panier joint).
Ouvrez le fichier du panier (*.fpb) depuis le programme de commande puis modifiez si besoin est, les dimensions définies pour les profilés.
Vous pouvez alors soit enregistrer votre projet pour le boîtier dans le programme de commande soit le commander immédiatement enligne.

Vous trouverez dans notre "Manuel pour la construction de boîtiers" (voir la section suivante) les dessins techniques et les dimensions des composants de boîtier ainsi que les accessoires pour le montage.

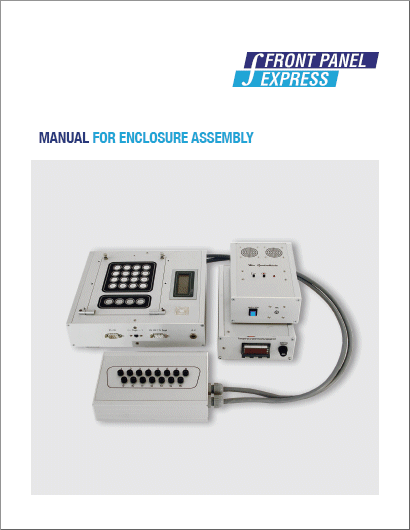

Manuel pour la construction de boîtiers

Vous trouverez dans notre "Manuel" les dessins techniques détaillés et les dimension de chaque composant.

Button


Screenshot du Designer de Face Avant
